非常放送設備には『非常放送アンプ』から配線をして『スピーカー』『アッテネーター』に接続します。各箇所に配線を引くわけですが、配線方法として、2本の線を使用する『2線式』、3本の線を使用する『3線式』があります。 非常放送設備は、非常時の警報音響や避難誘導放送に使用されます。スピーカーが設置されている居室によっては、ボリュームをコントロールするためのアッテネーターを設置します。 もし緊急放送時に、スピーカーのボリュームがアッテネーターで絞られていたら、肝心な放送内容を聞けなくなる恐れがあります。非常時にはすべてのスピーカーが完全に聞こえるように、3線式工事で施工する必要があります。アッテネーターボリュームを0にシボッていても、強制的にスピーカーを鳴らすことができます。 非常放送には2つのモードがあります。1つは『業務放送モード』（通常）、もう1つは『非常放送モード』（緊急）（優先）です。業務放送は館内放送や案内放送に使用します。『〇〇さん内線 252 番までお願いします』 という放送を非常放送アンプで兼用可能です。業務放送はアッテネーターを使用することでボリュームの調整が可能です。会議室、応接室などの音量調整が必要な場所に設置されています。 非常放送モードは、緊急放送で使用するためのもので、自動火災報知設備のサイレンや避難誘導、地震放送で使用します。 アッテネーターでボリュームをゼロにシボっていても、強制的にサイレンや音声放送をフルパワーで鳴らします。

非常放送アンプ→非常放送時に音声や信号を受信する制御盤
非常放送スピーカー→非常放送スピーカーで業務放送としても使用可
アッテネーター→音量を調整するボリュームがついた装置

業務放送では N線 ( HOT ) － C線 ( コモン ) の2本でスピーカーを鳴らします。2線式の場合はこの状態で非常放送を起動させます。3線式の場合で業務放送を行う場合は R 線はお休みとなります。
※メーカーにより名称などが異なる場合があります。

2線式の場合は業務放送で使用している配線と変わらず N線 ( HOT )－C線 ( コモン ) でスピーカーを鳴らします 。非常放送モードで起動すると、『カットリレー』が働きます。カットリレーは各居室内のＢＧＭやカラオケなど、音響システムを強制的に停止させるためのリレーです。放送内容を確実に聞こえるようにするための仕組みです。 3線式はＲ(緊急線)、Ｎ(ホット)ショートし『R線・N線－Ｃ線』間でスピーカーが鳴ります。Ｎ線がアッテネーター回路をくぐって、ボリュームをシボッていても緊急時にＲ線が働くことで強制的にスピーカーを鳴らすことができるのです。

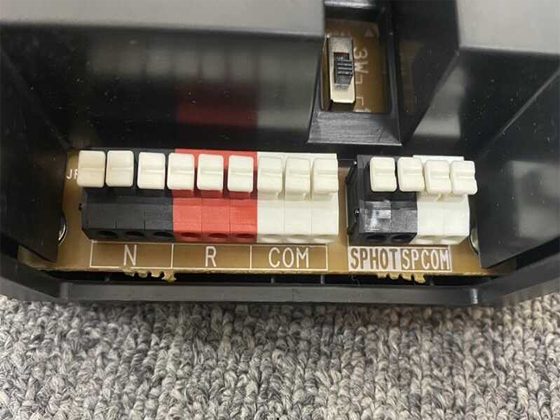

スピーカーとアッテネーター

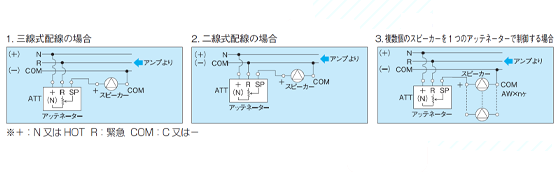

アッテネーターはスピーカーのボリュームを調整するための装置です。スピーカーの設置方法は大雑把でありますが、
•アッテネーターを使用しない
(ボリューム調整を必要としない)
•アッテネーター内蔵のスピーカーを使用する
•スピーカーには内蔵していないが
外部にアッテネーターを設置

ざっくりとこんな感じです。アッテネーターは会議室や応接室などの業務放送が不要になる場所に用いられます。非常放送時は3線式工事を行うことで、通常時にボリュームを 0 にシボッていても緊急時には強制的にサイレン・避難誘導放送を鳴らすことができます。 アンプによっては、R線を一斉R線と記しているのもあります。 スピーカーは2線方式、3線方式とあります。 実例相談として、幼稚園の放送設備で「通常放送」と「優先放送」と２モードがあり、普段は通常モードで教室、とグランドの放送を行っていましたが、教室の放送音量を授業内容によって、アッテネーターで０ゼロにする時があるそうです。その時にどうしても放送をしたい場合にもう一方の優先モードを利用して放送するそうですが、普通、優先モードは非常モードと同じでアッテネーターをくぐりぬけすべてに強制放送するはずが何故かグランドだけ放送できない、いろいろな業者に相談したが分からず、当社に依頼が来まして調査を開始しました。
疑問、何故、グランドの放送は通常放送ができて優先（非常）放送ができないのか？
　　　グランドのスピーカーは屋外用のホーン型のスピーカーで2線方式（N-C）である。
当然、N―COMの2線方式であるので、通常放送は出来ている。
優先（非常）時にはNとRがショートするのでN線がスピーカーに接続されているので放送できるはずなのが、できないのは、前述のとおり　BGM等の放送を強制的に消す　「カットリレー」が働いてN線をカットしたのではないかと思われる。でもグランドのスピーカーにR線が接続できるように工夫されていれば問題が起こらないはずだが？　後から聞くとグランドのスピーカーは別の電気業者によって後付けであったため非常用R線を接続しなかったそうです。又はスピーカーが2線方式であったため接続方法を知らなかったからだと思われます。この問題は当社で解決しました。
